01sg519圖集的全稱是01sg519多、高層民用建筑鋼結構節點構造詳圖，由中國建筑標準設計研究院主編，介紹了多、高層鋼結構節點構造的設計要求、案列、規定等，這里提供01sg519圖集免費下載，需要的拿走吧。

01sg519圖集介紹

本圖集適用于非抗震設計及抗震設防烈度為6～9度地區（甲類建筑除外）的多、高層鋼結構房屋。本圖集包括多、高層鋼結構節點構造的一般規定和要求，工字形和箱形截面柱的拼接和連接構造，梁與框架柱的剛性連接構造，梁柱的鉸接構造，主次梁連接構造，外露式、外包式柱腳構造，人字形支撐、十字交叉支撐的連接構造，內藏鋼支撐剪力墻板的鋼板支撐構造，內藏鋼支撐剪力墻的混凝土墻板構造等。設計及施工人員可利用本圖集與03SG519-1、04SG519-2配合使用。

01SG519鋼結構節點構造詳圖樣張

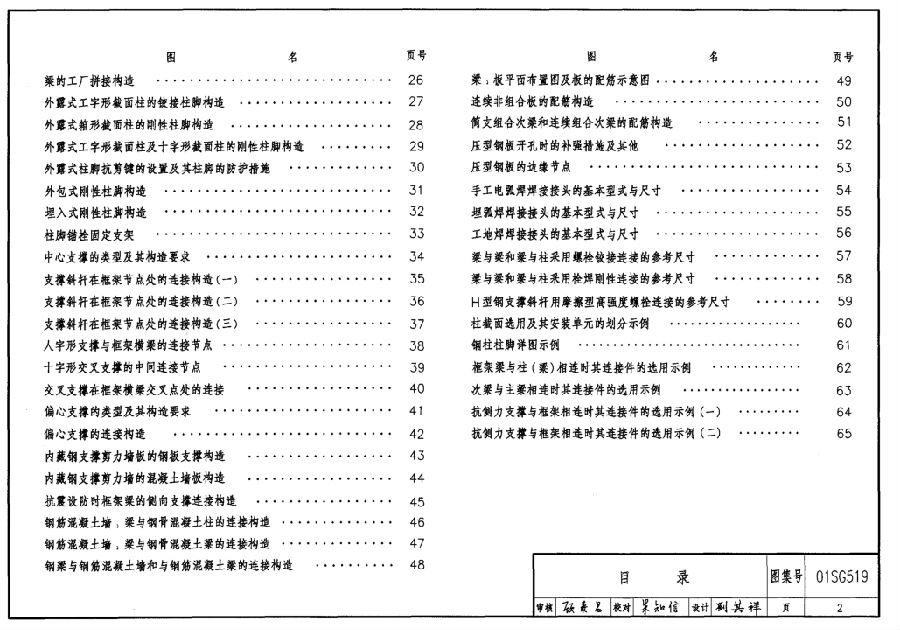

01SG519鋼結構節點構造詳圖圖集目錄

總說明3

節點連接設計的一般規定及其構造要求(一)4

節點連接設計的一般規定及其構造要求(二)5

節點連接設計的一般規定及其構造要求(三)6

框架節點構造詳圖索引及柱的工地拼接(一)7

柱的工地拼接(二)8

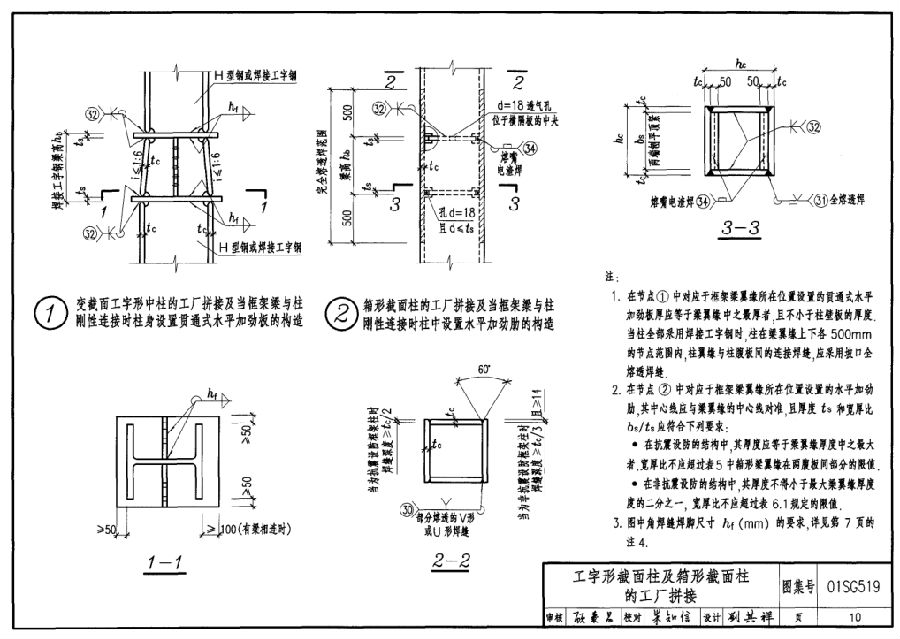

工字形截面柱的工廠拼接9

工字形截面柱及箱形截面柱的工廠拼接10

箱形截面柱的工廠拼接11

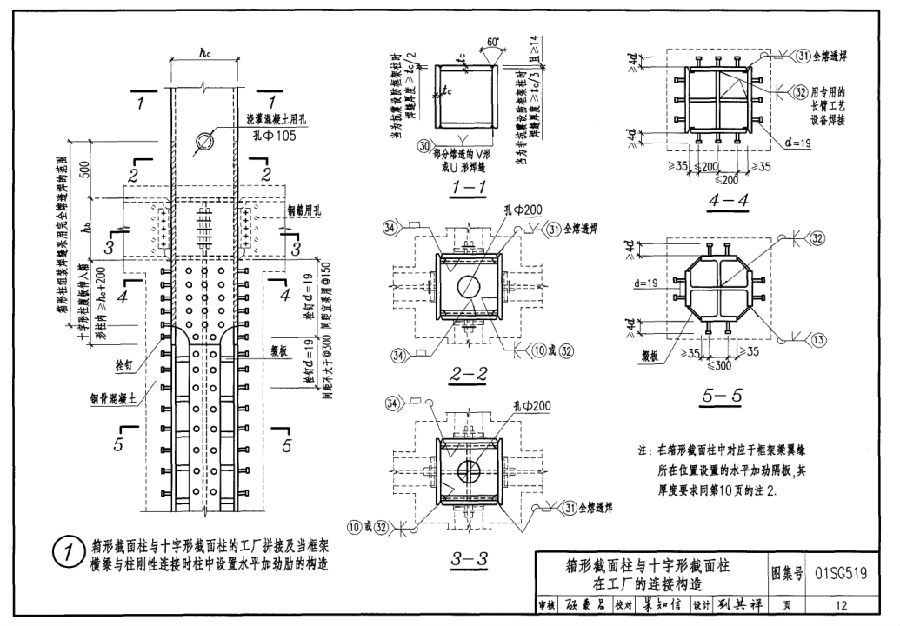

箱形截面柱與十字形截面柱在工廠的連接構造12

柱兩側梁高不等時柱內水平加勁肋的設置13

工字形柱腹板在節點域厚度不足時的補強措施14

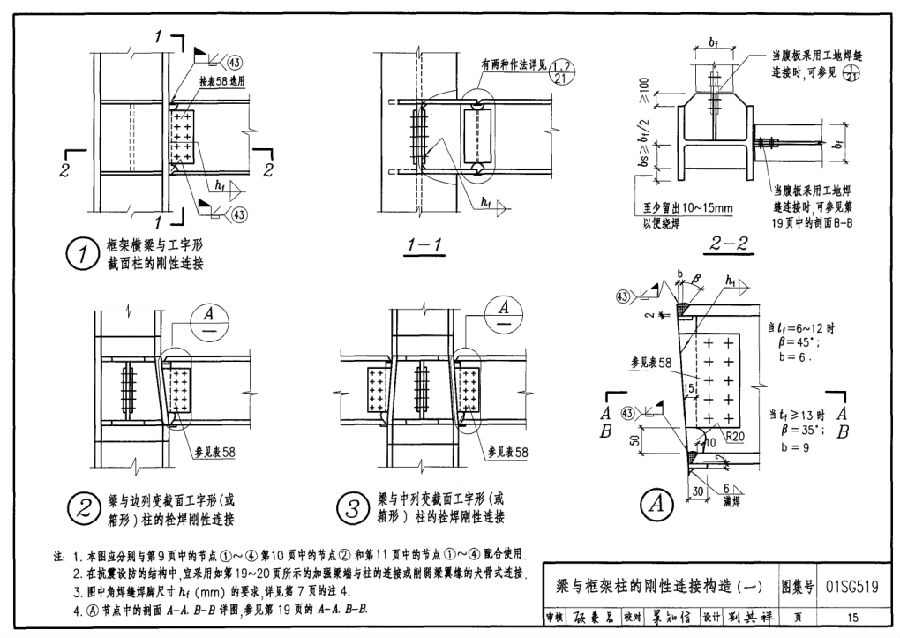

梁與框架柱的剛性連接構造(一)15

梁與框架柱的剛性連接構造(二)16

梁與框架柱的剛性連接構造(三)17

梁與框架柱的剛性連接構造(四)18

為減輕震害在梁柱剛性連接中的改進措施(一)19

為減輕震害在梁柱剛性連接中的改進措施(二)20

懸臂梁段與柱的工廠焊接和與中間梁段的工地拼接構造21

梁與柱的鉸接連接構造22

次梁與主梁的連接構造(一)23

次梁與主梁的連接構造(二)24

梁腹板洞口的補強措施25

梁的工廠拼接構造26

外露式工字形截面柱的鉸接柱腳構造27

外露式箱形截面柱的剛性柱腳構造28

外露式工字形截面柱及十字形截面柱的剛性柱腳構造29

外露式柱腳抗剪鍵的設置及其柱腳的防護措施30

外包式剛性柱腳構造31

埋入式剛性柱腳構造32

柱腳錨栓固定支架33

中心支撐的類型及其構造要求34

支撐斜桿在框架節點處的連接構造(一)35

支撐斜桿在框架節點處的連接構造(二)36

支撐斜桿在框架節點處的連接構造(三)37

人字形支撐與框架橫梁的連接節點38

十字形交叉支撐的中間連接節點39

交叉支撐在框架橫梁交叉點處的連接40

偏心支撐的類型及其構造要求41

偏心支撐的連接構造42

內藏鋼支撐剪力墻板的鋼板支撐構造43

內藏鋼支撐剪力墻的混凝土墻板構造44

抗震設防時框架梁的側向支撐連接構造45

鋼筋混凝土墻、梁與鋼骨混凝土柱的連接構造46

鋼筋混凝土墻、梁與鋼骨混凝土梁的連接構造47

鋼筋與鋼筋混凝土墻和與鋼筋混凝土梁的連接構造48

梁、板平面布置圖及板的配筋示意圖49

連接非組合板的配筋構造50

簡支組合次梁和連續組合次梁的配筋構造51

壓型鋼板開孔時的補強措施及其他52

壓型鋼板的邊緣節點53

手工電弧焊焊接接頭的基本型式與尺寸54

埋弧焊焊接接頭的基本型與尺寸55

工地焊焊接接頭的基本型與尺寸56

梁與梁和梁與柱采用螺栓鉸接連接的參考尺寸57

梁與梁和梁與柱采用栓焊剛性連接的參考尺寸58

H型鋼支撐斜桿用摩擦型高強度螺栓連接的參考尺寸59

柱截面選用及其安裝單元的劃分示例60

鋼柱柱腳詳圖示例61

框架梁與柱(梁)相連時其連接件的選用示例62

次梁與主梁相連時其連接件的選用示例63

抗側力支撐與框架相連時其連接件的選用示例(一)64

抗側力支撐與框架相連時其連接件的選用示例(二)65
